لوله اسپیرال

لوله اسپیرال چیست ؟

لوله اسپیرال یک لوله فولادی با جوش مارپیچی است که از فولاد نواری یا صفحه‌ای به شکل مارپیچ ساخته شده است و از روش جوشکاری زیر پودری دوطرفه برای جوشکاری درزهای داخلی و خارجی آن استفاده می‌شود. استفاده از تکنولوژی پیشرفته جوشکاری زیر پودری دوطرفه می‌تواند به جوشکاری در بهترین موقعیت حاصل شود و درنتیجه لوله اسپیرال مستعد عیوبی مانند ناهماهنگی، انحراف جوش و نفوذ ناقص نیست و به‌راحتی می‌توان کیفیت جوش را در آن کنترل کرد.

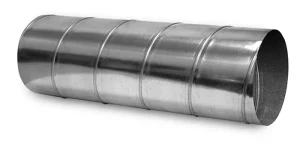

لوله اسپیرال گالوانیزه

این نوع، رایج‌ترین نوع لوله اسپیرال است که سبک‌وزن بوده و مقرون‌به‌صرفه نیز است. لوله اسپیرال گالوانیزه دارای روکشی از جنس عنصر روی است که از زنگ‌زدگی سطح آن جلوگیری می‌کند. ضمن اینکه پوشش گالوانیزه را هم درون و هم بیرون آن می‌توان اعمال کرد.

لوله اسپیرال ضد زنگ

لوله‌های اسپیرال ساخته‌شده از فولاد ضد زنگ معمولاً برای شرایط خاص استفاده می‌شوند. به‌عنوان‌مثال، در جایی که لوله اسپیرال گالوانیزه ممکن است به دلیل قرار گرفتن در معرض مواد شیمیایی خاص خورده شود. دلیل استفاده از لوله اسپیرال استیل، مقاومت بالای فولاد ضد زنگ در برابر مواد شیمیایی خشن و خوردگی است.

کاربرد لوله اسپیرال

لوله‌های اسپیرال به دلیل برخورداری از برخی مزایا نسبت به لوله‌های معمولی و دارای درز جوش طولی، کاربردهای بیشتری دارند. یکی از عوامل تفاوت لوله درزدار و بدون درز کاربرد آن‌هاست. کاربرد گسترده لوله‌های اسپیرال به شرح زیر است:

لوله‌های اسپیرال از قابلیت عدم محدودیت در طول در هنگام تولید بهره می‌برند. درنتیجه امکان استفاده از لوله‌های بلند برای مصارف مختلف فراهم می‌شود.
لوله‌های اسپیرال با عرض یکسان را می‌توان برای تولید لوله‌های فولادی با قطرهای مختلف، به‌ویژه برای تولید لوله‌های فولادی با قطر بزرگ با فولاد نواری باریک استفاده کرد. این مزیت امکان استفاده از لوله‌های اسپیرال با قطر بالا را در صنایع انتقال نفت و گاز میسر می‌گرداند.
به دلیل تولید به روش اسپیرال و جوشکاری مارپیچ، نشت هوای کمتری از این لوله‌ها اتفاق می‌افتد که آن‌ها را برای انتقال انواع سیالات مناسب کرده است.
تحت شرایط فشار یکسان، خط جوش مارپیچی تحت فشار کمتری نسبت به درز جوش مستقیم قرار می‌گیرد. این مقدار به 75 تا 90 درصد یک لوله با درز مستقیم می‌رسد و بنابراین می‌تواند فشار زیادی را تحمل کند. همچنین، در مقایسه با لوله جوش داده شده درز مستقیم با همان قطر خارجی، ضخامت دیواره را می‌توان 10 تا 25 درصد تحت فشار یکسان کاهش داد. درنتیجه استفاده از لوله‌های اسپیرال در صنایع پتروشیمی و آب و فاضلاب موردتوجه قرار می‌گیرد.
لوله اسپیرال دارای دقت ابعادی بسیار بالایی است به‌گونه‌ای که تلرانس قطر آن بیش از 0.12 درصد نیست و انحراف آن نیز کمتر از 1 در 2000 است. همچنین، بیضوی بودن مقطع لوله اسپیرال کمتر از 1 درصد است. بنابراین، به‌طورکلی، فرآیند اندازه و صاف کردن را می‌توان در تولید این لوله حذف کرد. دقت ابعادی بسیار خوب سبب کاربرد لوله اسپیرال در سازه‌های فلزی و پل‌سازی شده است.
لوله‌های اسپیرال را می‌توان با فناوری تولید پیوسته، تولید کرد. بدین گونه که در تئوری، می‌توان لوله‌های فولادی بی‌نهایت بلند، با از دست دادن اندک برش سر و دم تولید کرد، که می‌تواند میزان استفاده از فلز را بین ۶ تا ۸ درصد کاهش دهد. درنتیجه، در صرف هزینه تولید و تهیه مواد اولیه آن صرفه‌جویی می‌شود.
لوله اسپیرال در مقایسه با لوله جوش داده شده درز مستقیم، در عملیات انعطاف‌پذیر است و به‌راحتی می‌توان در حین نصب آن را تنظیم کرد. انعطاف بالای این لوله‌ها سبب استفاده از لوله‌های اسپیرال در تجهیزات گرمایشی می‌شود.
لوله‌های اسپیرال سبک‌وزن هستند. وزن سبک لوله‌های اسپیرال سبب استفاده از آن‌ها در لوله‌کشی سازه‌های فلزی‌ای که نیاز به کنترل و کاهش وزن سازه در آن‌ها ضروری است، می‌شود.
لوله اسپیرال همچنین به لطف ساختار مارپیچی لوله، دارای خواص مطلوبی برای جلوگیری از ترک در حال رشد است. به دلیل این مزایا، لوله‌های جوشی مارپیچی در کاربردهای بسیار متنوعی مورداستفاده قرار می‌گیرند.

تولید لوله به روش اسپیرال به گونه ای است که در آن درز جوش لوله به شکل مارپیچ یا اسپیرال است. در این روش لوله های فولادی از ورق های ST33 ،ST37 ،ST44 و ST52 در ضخامت های 6 تا 25 میلیمتر، قطرهای 16 تا 120 اینچ و به طول های 6، 12 و گاها 18 متر تولید می گردند.

به طور کلی در سایزهای بالا که امکان تولید به روش درز مستقیم وجود ندارد و روش بدون درز هم بسیار دشوار و پر هزینه می باشد، لوله ها به روش اپیرال ساخته می شوند. در ایران هم کارخانجات متعددی این نوع لوله های سایز درشت را تولید می کنند که کارشناسان فولاد استیل قاعم خاورمیانه آماده ارائه بهترین پیشنهاد ها با توجه به نیاز مشتریان می باشند. لوله های اسپیرال به دو دسته کلی تبدیل می شوند:

لوله‌های اسپیرال از مزایای زیادی برخوردارند که در میان آنها می‌توان به موارد زیر اشاره کرد:

این لوله‌ها از یکنواختی خوبی برخوردارند.
لوله‌های اسپیرال دارای خواص مکانیکی بالایی هستند.
از نقطه نظر جریان سیال در این لوله فولادی، لوله‌های مذکور خواص مناسبی را نشان داده‌اند.
در صورت نیاز به خمکاری در حین نصب، این لوله‌ها مناسب تر از سایر لوله‌ها هستند.
از نظر اقتصادی نسبت به سایر لوله‌های فولادی مزایای بیشتری دارند
