لوله نیوپایپ
لوله نیوپایپ چیست؟
لوله نیوپایپ با ساختار پنج لایه از ترکیب فلز و پلیمر تشکیل شده است که دارای مزیت های زیادی نسبت به لوله های قدیمی می باشد. لوله پنج لایه نیوپایپ برای مصارف ساختمانی و بهداشتی بسیار مناسب بوده و با توجه به مقاومت و دوام بالا در برابر پوسیدگی و خوردگی و عمر طولانی جایگزین مناسبی نسبت به لوله های قدیمی در صنعت شده است.
شرکت فولاد استیل قاعم خاورمیانه ارائه دهنده با کیفیت ترین لوله های نیوپایپ در ابعاد و سایزهای مختلف متناسب با نیاز شما می باشد
کاربرد نیوپایپ

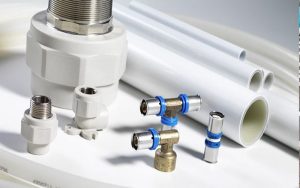

لوله های پنج لایه (PEXb-Al-PEXb) به دلیل ساختمان خاص پلیمری و وجود فلز در آن برای مصارف مختلف تا حداکثر دمای 90 درجه کاربرد دارد. بیشترین مصرف لوله های نیوپایپ در لوله کشی ساختمان ها است. لوله های پنج لایه نوع جدیدی از لوله ها هستند که برای استفاده در آب رسانی مورد بهره برداری قرار می گیرند. در ادامه به بعضی دیگر از کاربرد های لوله و اتصالات نیوپایپ می پردازیم:
– کلیه سیستم های آب سرد و آب گرم
– تأسیسات سرمایش، گرمایش و تهویه مطبوع
– سیستم های گرمایش از کف : در این سیستمها آب گرم در لوله های نیوپایپ که در زیر کف پوش ساختمان قرار داده شده است جریان پیدا می کند. گرما از لوله ها به کف ساختمان انتقال می یابد.
– انتقال آب در رایزرها
– کاربرد در صنایع پزشکی و بهداشتی : با توجه به قابلیتهای این نوع لوله از آن در صنایع پزشکی به وفور استفاده می شود مانند تولید گازهای طبی و سیستمهای دیالیز و … را می توان نام برد. لوله نیوپایپ را می توان در صنایع دارویی و غذایی و هر بخشی در تولید مواد شیمیایی در دمای کمتر از 90 درجه استفاده کرد.
– کاربرد صنعتی : در تولید مواد شیمیایی که لوله های فلزی قابل استفاده نیستند از لوله پنج لایه نیوپایپ می توان استفاده کرد و همینطور در صنایعی مانند ماشین سازی ، کشتی سازی، نفت و گاز و …
کاربرد در سیستمهای گرمایی و سرمایی : از آنجا که لوله های پنج لایه از در برابر فشار و شکستگی از مقاومت خوبی برخوردار هستند از آنها در لوله کشی سردخانه ها، فن کوئل ها، سیستم های تولید سرما و سیستم های جدید سرمایش از کف استفاده می شود. آب گرم در طول مسیر لوله های نیوپایپ بر خلاف لوله های فلزی دچار افت دمای محسوسی نمی شود.
لوله پنج لایه چیست؟
ویژگی‌های فنی فلزات با پلیمرها بسیار متفاوت هستند. برای مثال لوله‌های فلزی مقاومت بسیار بالایی در برابر فشار سیال در خطوط جریان دارند. از طرف دیگر پلیمرها در برابر پوسیدگی، زنگ‌زدگی و رسوبپذیری مقاومت بالاتری دارند. به همین خاطر ترکیب این دو متریال با یکدیگر برای ساخت لوله می‌تواند گزینه‌ای بسیار کارآمد باشد. لوله پنج لایه به نوعی از لوله گفته می‌شود که در ساخت آن از پلیمر پلی‌اتیلن مشبک (PEX) و آلومینیوم استفاده شده است.
این نوع لوله‌ها به علت استفاده از فلز و پلاستیک در آنها، ویژگی‌های فنی بی‌نظیری دارند و در حال حاضر بیشتر از آنها برای تاسیسات ساختمان‌ها استفاده می‌شود. مشبک بودن ساختار پلیمرهای لوله پنج لایه به این خاطر است که انعطاف‌پذیری بالا، وزن پایین و استحکام مناسبی داشته باشند.
باید اشاره کرد که این لوله‌ها از یک لایه آلومینیومی، دو لایه پلیمری و دو لایه چسب مخصوص ساخته می‌شوند. در اتصال لایه آلومینیومی برای کاهش نفوذپذیری و استحکام بیشتر از فناوری جوش التراسونیک استفاده می‌شود. ترتیب لایه‌های لوله پنج لایه نیوپایپ از داخل به شرح زیر است:
- لایه پلیمر داخلی
- چسب مخصوص
- لایه آلومینیومی
- چسب مخصوص
- لایه پلیمری بیرونی
مقاومت بالا در برابر نفوذپذیری، حرارت و عوامل دیگر
لوله‌های تاسیسات ساختمانی به‌صورت مداوم در معرض عوامل و مشکلات مختلف مانند اکسیژن، حرارت، مواد شیمیایی، فشار، زنگ‌زدگی، پوسیدگی و رسوبپذیری هستند. به همین خاطر این لوله‌ها باید بتوانند به‌خوبی در برابر این عوامل مقاومت کنند تا به سیستمهای تاسیساتی آسیبی وارد نشود. لوله‌های پنج‌لایه نیوپایپ به علت استفاده از پنج عدد لایه مختلف در ساخت آنها، مقاومت بسیار بالایی در برابر نفوذ اکسیژن دارند.
این امر از این نظر مهم است که نفوذ اکسیژن به داخل لوله می‌تواند سیستمهای تاسیساتی را تخریب کند و طعم، رنگ و بوی آب را تغییر دهد. همچنین پلیمرهای به‌کاررفته در این لوله‌ها می‌توانند به‌خوبی از خوردگی لوله در برابر مواد شیمیایی مانند اسیدها جلوگیری کنند. مقاومت لوله پنج لایه در برابر فشار نیز بسیار بالا می‌باشد. چرا که در ساخت آنها از یک لایه آلومینیوم و جوش التراسونیک پیوسته استفاده شده است. در نهایت باید گفت که به علت استفاده از لایه پلیمری داخلی و خارجی درون لوله پنج لایه، این نوع لوله‌ها مقاومت بسیار بالایی در برابر پوسیدگی، رسوبپذیری و زنگ‌زدگی دارند.
انعطاف‌پذیری، نصب سریع و شکل‌پذیری مناسب
عموما استحکام و انعطاف‌پذیری دو مولفه متضاد هستند اما در لوله پنج لایه با ترکیب فلز و پلیمر، می‌توان این دو مولفه را در کنار هم داشت. لایه آلومینیومی استحکام و شکل‌پذیری لوله را افزایش می‌دهد و لایه پلیمری به لوله اجازه می‌دهد تا انعطاف‌پذیری مناسبی داشته باشد. به همین خاطر است که نصب لوله‌های پنج لایه بسیار آسان می‌باشد و در سریع‌ترین زمان ممکن و بدون ضایعات می‌توان این لوله‌ها را در سیستمهای تاسیساتی نصب کرد.
ضریب انبساط طولی ناچیز
احتمالا تا به حال در جدول مشخصات فنی لوله‌های سیستمهای تاسیساتی با مشخصه‌ای به نام ضریب انبساط طولی مواجه شده‌اید. این مولفه از آن نظر اهمیت دارد که با افزایش حرارت متریال لوله، طول آن افزایش پیدا می‌کند. این امر در لوله‌هایی با طول زیاد می‌تواند بسیار زیاد باشد. افزایش طول لوله‌ها می‌تواند باعث آسیب دیدن دیگر لوله‌ها و حتی تمام سیستم تاسیسات ساختمان شود.
به همین خاطر باید تا جای ممکن لوله‌هایی را خریداری کنید که ضریب انبساط طولی آنها ناچیز است. لوله پنج لایه به علت استفاده از ترکیب پلیمر و آلومینیوم در آن، ضریب انبساط بسیار ناچیزی (در حد فلزات) دارد و از آسیب‌دیدگی سیستم تاسیساتی شما جلوگیری می‌کند.
موارد مصرف لوله‌های پنج لایه کدام‌اند؟
با توجه به مشخصات فنی و ویژگی‌های بسیار مناسب لوله پنج لایه نیوپایپ، از این نوع لوله می‌توان در سیستمهای تاسیساتی مختلفی استفاده کرد. از جمله این سیستمها می‌توان به سیستمهای گرمایشی و سرمایشی اشاره کرد. چرا که لوله‌های پنج لایه مقاومت بالایی در برابر حرارت دارند و می‌توانند تا دمای 90 درجه سانتی‌گراد ساختار خود را حفظ کنند. با برخی از موارد مصرف لوله‌های پنج‌لایه آشنا می‌شویم.
سیستمهای لوله‌کشی آب سرد و گرم
سیستمهای لوله‌کشی آب سرد و گرم از مهم‌ترین اجزای تاسیسات ساختمان‌ها هستند. به همین خاطر باید از بهترین انواع لوله در اجرای آنها استفاده کرد. عدم نفوذپذیری، شکل‌پذیری مناسب، تحمل دمایی بالا، مقاومت در برابر پوسیدگی و خوردگی لوله‌های پنج لایه این تجهیزات را به بهترین گزینه برای سیستمهای لوله‌کشی آب سرد و گرم در ساختمان تبدیل کرده است. اگر به دنبال یک لوله مناسب، کارآمد و بادوام برای سیستم لوله‌کشی آب ساختمان خود هستید، لوله پنج لایه بهترین گزینه برای شما می‌باشد.
تاسیسات صنایع مختلف
سیستمهای تاسیساتی صنایع حساسیت بسیار بالایی دارند و تحت فشار شدید هستند. به همین خاطر باید از بهترین انواع لوله در شبکه‌های آنها استفاده کرد. از لوله‌های پنج‌لایه نیوپایپ در اجرای تاسیسات صنایع مختلف مانند صنایع پزشکی، بهداشتی و دارویی استفاده می‌شود.
لوله‌های پنج لایه می‌توانند تا 10 بار فشار سیال را در دمای 90 درجه سانتی‌گراد تحمل کنند. به همین خاطر گزینه‌ای مناسب برای لوله‌کشی تاسیسات صنایع به‌شمار می‌آیند. باید اشاره کرد که افت فشار جریان در این لوله پنج لایه بسیار ناچیز است. چرا که ضریب زبری داخلی این نوع لوله بسیار کم می‌باشد و تداخلی در فشار جریان جاری در آن ایجاد نمی‌کند.
سیستمهای سرمایشی، گرمایشی و تهویه مطبوع
در ساختمان‌های مدرن برای کاهش مصرف انرژی و افزایش راندمان از سیستمهای گرمایش از کف استفاده می‌شود. از آن‌جایی که جریان آب گرم در شبکه لوله‌های این سیستمها جریان دارد، باید از لوله‌هایی در اجرای آنها استفاده کرد که مقاومت خوبی در برابر حرارت داشته باشند.
لوله پنج لایه پلی‌اتیلن با پوشش آلومینیوم بهترین گزینه برای اجرای سیستمهای گرمایش از کف به‌شمار می‌آید. از طرف دیگر در سیستمهای سرمایشی و تهویه مطبوع نیز از این لوله‌ها استفاده می‌شود. چرا که مقاومت بالایی در برابر رسوب‌زدگی، پوسیدگی و زنگ‌زدگی دارند و برخلاف انواع لوله‌های فلزی، دوام مناسبی دارند.
مشخصات فنی انواع لوله‌های پنج لایه
به‌طور کلی مشخصات فنی لوله‌های پنج لایه نیوپایپ بسته به قطر و ابعادشان دارای مشخصات فنی متفاوتی هستند. البته برخی از مشخصات فنی این لوله‌ها مانند ضریب انبساط طولی در تمام انواع آنها با یکدیگر مشابه است. چرا که از متریال یکسانی در ساخت لوله‌های پنج‌لایه استفاده می‌شود.
مشخصات فنی لوله‌های پنج‌لایه نیوپایپ بسته ابعادشان، به شرح زیر است:
- لوله‌های پنج لایه با قطر 16: این نوع لوله‌ها با قطر خارجی 16 و قطر داخلی 12 میلیمتر تولید می‌شوند و ضخامت جداره آنها 1.65 میلیمتر است.
- لوله‌های پنج لایه با قطر 20: این لوله‌ها با قطر داخلی 16 میلیمتر و وزن 145 گرم بر متر عرضه می‌شوند. همچنین ضخامت جداره آنها 1.90 میلیمتر است.
- لوله پنج لایه با قطر 25: این نوع لوله پنج لایه دارای قطر داخلی 20 و حداقل ضخامت جداره 2.25 میلیمتر است.
- لوله‌های پنج‌لایه با قطر 32: این نوع لوله‌ها با قطر داخلی 26 و حداقل ضخامت جداره 2.90 میلیمتر به بازار عرضه می‌شوند.
مشخصات کالا
- سایز لوله: 16، 20، 25، 32، 40 میلیمتر
- تعداد لایه: 5 لایه
- جنس پلیمر: PEX-AL-PEX
- دمای قابل تحمل: 90 درجه
- فشار کاری: 10 بار
- کاربرد مصرف: آب مصرفی بهداشتی
- اندازه کلاف: 60 متر
- برند: نیوپایپ
- شرکت سازنده: ایران
