لیستوفر میلگرد فونداسیون
لیستوفر میلگرد چیست؟
لیستوفر میلگرد جدولی است که در آن راهنمای کامل و جامعی برای تهیه، خرید، آرماتوربندی، میزان خم و برش و تخمین میلگرد موردنیاز، مورد استفاده قرار می‌گیرد. جدول لیستوفر میلگرد میزان میلگرد و سایر مصالح مورد نیاز یک پروژه ساختمانی را نشان می دهد. خود کلمه لیستوفر (listofer) در انگلیسی برای تهیه و محاسبه میزان میلگرد و مصالح مورد نیاز در پروژه های ساختمانی به کار می رود و اصطلاح Bar Bending Schedule یا به اختصار BBC هم نشانگر لیستوفر است. امروزه با پیشرفت تکنولوژی امکان استفاده از لیستوفر هوشمند هم فراهم شده است تا به صورت اتوماتیک میزان میلگرد مصرفی در یک ساختمان را محاسبه می کند. از دیگر مزایای استفاده از اپلیکیشن ها و نرم افزارهای لیستوفر میلگرد هوشمند می توان به محاسبه سریع وزن آرماتور، امکان مشاهده انواع خم میلگرد، استفاده از فرمول های موجود و فضای هوشمند سازی شده برنامه جهت تسریع در سرعت محاسبه و سایر امکانات تخصصی دیگر اشاره کرد.
پیشنهاد مطالعه : قیمت آرماتور بندی ۱۴۰۲
جدول لیستوفر میلگرد و اصطلاحات آن

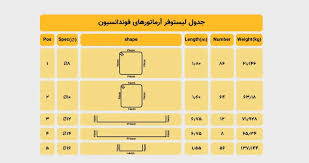

لیست کامل لیستوفر میلگرد را در قالب یک جدول، همراه با اصطلاحات خاص ارائه می دهند. جدول زیر نمونه ای از جدول لیستوفر آرماتورهای فونداسیون است، که ارائه شده و توضیح اصطلاحات مربوط به هر کدام بعد از جدول، آمده است.-
لیستوفر میلگرد فونداسیون
کلمه pos: موقعیت هر میلگرد را با شماره گذاری نشان می دهدد که در پلان یا در جزئیات، آدرس دهی کاربرد دارد.
کلمه Ø: فی یا سایز میلگرد را مشخص می کند. سپری
کلمه Shape: نشان دهنده شکل آرماتورها از لحاظ وضعیت خم (یک سر خم، دوسر خم، بدون خم، اوتکا و…) است. طول خم ها و ابعاد آن روی هر قسمت نوشته می شود.
کلمه Length: طبق معنی آن طول آرماتور (شامل جمع جزئیات طول های درج شده در ستون سوم جدول) را ارائه می کند.
کلمه Number: تعداد مورد نیاز آرماتور در این بخش ذکر می شود.
کلمه Weight: وزن میلگرد (حاصل ضرب وزن واحد طول میلگرد مشخص شده ضربدر طول میلگرد ضربدر تعداد میلگرد) در اینجا نوشته می شود.
تهیه جدول لیستوفر میلگرد ورق دریایی
سه مورد مهم در تهیه جدول لیستوفر میلگرد عبارتند از مشخصات فنی، آنالیز پرت و الویت اجرایی که باید در نظر گرفته شود. با داشتن اطلاعات کافی در این موارد، می توان تصمیم گیری کرد که کدام بخش لیستوفر، چه زمانی در اختیار آرماتوربند قرار داده خواهد شد. معمولا روال کار بدین صورت است که در زمان برگزاری مناقصه مشاور لیستوفر میلگردها را تهیه و در نقشه های ساختمان قرار می دهد. این موضوع به پیمانکار در هنگام پیشنهاد، دید جامع تری نسبت به حجم آرماتورهای مصرفی در هر مرحله می دهد. یکی از ابزارهای موجود برای تهیه لیستوفر نرم افزار «مترور پلاس» است. این نرم افزار قدرتمند اما ساده جهت تولید لیستوفر میلگرد فونداسیون در نرم افزار اکسل کاربر دارد. با استفاده از این نرم افزار براحتی می توانید شکل آرماتور مورد نظر خود را از بین شکل های از پیش تعریف شده انتخاب کرده و پوزیشن، تعداد، قطر و طول اضلاع مختلف آرماتور را در جدول وارد نمایید. پس از آن، اطلاعات مربوط به پوز همراه با شکل آرماتور به صورت خودکار به جدول اکسل اضافه می شود و جدول لیستوفر میلگرد فونداسیون شما آماده است استیل
