لوله مانیسمان

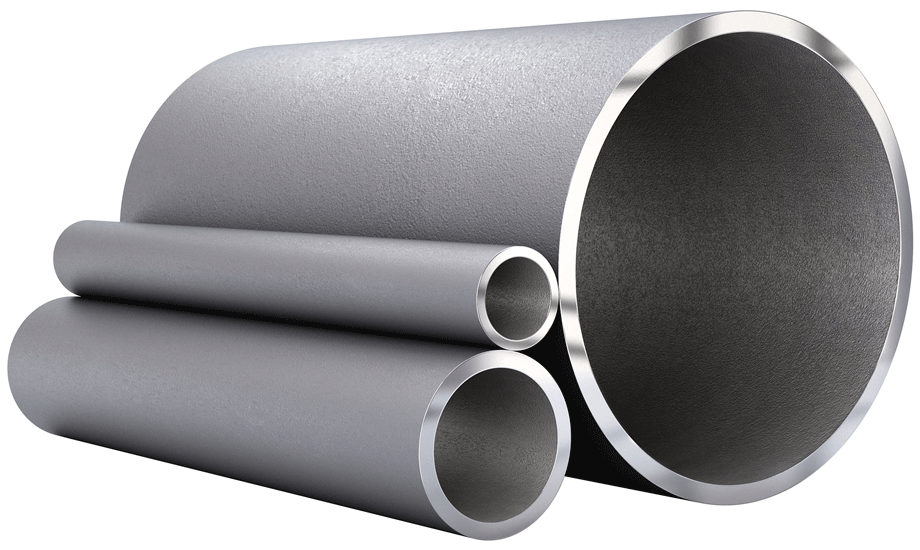

لوله مانیسمان چیست؟
نام لوله مانیسمان (Mannesmann) که برگرفته از نام نخستین تولیدکننده آن است، به لوله بدون درز (Seamless) یا لوله گوشتی نیز شناخته می‌شود. این نوع لوله به دلیل اینکه جوش‌خوردگی ندارد از مقاومت بالایی برخوردار است که کارایی و دامنه کاربرد آن را نیز وسیع‌تر می‌کند. خرید لوله مانیسمان
گفتنی است لوله مانیسمان علاوه‌بر تولید در کارخانه‌های داخلی معمولا از طریق واردات نیز تأمین و در بازار عرضه می‌شود که اصولا در مقایسه با سایر لوله‌ها قیمت بالا و موارد مصرف خاصی دارد.
فرایند تولید لوله مانیسمان
لوله مانیسمان معمولا به دو روش و تحت استانداردهای مختلفی تولید می‌شود. ASME B36.10 و ASME B36.19 دو استانداردی است که در تولید لوله بدون درز به کار برده می‌شود. لوله بدون درز به روش‌های متعددی تولید می‌شود که در این مقاله به رایج‌ترین شیوه تولید این محصول که روش نورد و اکستروژن بیلت و ریخته‌گری گریز از مرکز است، پرداخته می‌شود.
انواع لوله مانیسمان را بشناسید
لوله‌های مانیسمان که زیرمجموعه‌ای از لوله‌های فولادی محسوب می‌شوند، معمولا قطر کمی دارند و در مواردی از صنعت که قطر‌های بیشتر از این نوع لوله نیاز باشد، فرآیند تولید تغییر کرده و هزینه زیادی در برخواهد داشت. استانداردهای لوله مانیسمان طبق کاربرد، سایز و رده به انواع مختلفی تقسیم‌بندی می‌شود. این لوله‌ها معمولاً در دو سایز شش و ۱۲ متری و رده‌های ۲۰، ۴۰، ۶۰، ۸۰، ۱۲۰ و ۱۴۰ تولید می‌شوند که رده‌های ۲۰ و ۴۰ نسبت به دیگر انواع موجود بیشتر مورد استفاده قرار می‌گیرند. عمده لوله مانیسمان
با توجه به کارخانه تولیدی می‌توان لوله‌های مانیسمان را به انواع مختلفی تقسیم‌بندی کرد. تولید این لوله به دلیل فرآیند تولید خاصی که نیاز دارد توسط تعداد محدودی کارخانه انجام می‌گیرد. هرچند که استاندارد و کیفیت لوله تولیدی توسط این کارخانه‌ها تفاوت زیادی با هم ندارند و ضخامت و اندازه لوله عامل تعیین‌کننده در قیمت آن است. شرکت لوله‌های دقیق کاوه ایرانیان و کارخانه نورد و لوله اهواز از جمله کارخانه‌های داخلی تولید لوله مانیسمان هستند. البته لازم به ذکر است که در برخی سایزها موجودی بازار به صورت وارداتی می‌باشد. لوله‌های مانیسمان معمولاً به شکل‌های زیر تولید شده و در بازار عرضه می‌شوند:
رده 20
این لوله که حدوداً 300 کیلو گرم وزن دارد، ضخامتی برابر با 2 تا 6 میلی‌متر داشته و سایز آن 1 تا 12 اینچ است.
رده 40
وزن این لوله گاهی به 500 کیلوگرم نیز رسیده و سایز آن بین 1 تا 12 اینچ متغیر است. همچنین ضخامت آن هم از 2 تا 12 میلی‌متر متغیر است.
رده 60
جالب است بدانید برخلاف سایر لوله‌های مانیسمان، این لوله بدون درز نیست و به همین دلیل تقاضای آن در بازار کمتر است. با توجه به قطر آن که از 8 تا 24 اینچ متغیر است، وزن متفاوتی هم دارد.
رده 80
محصولی که حدوداً 150 کیلوگرم وزن داشته و ضخامت آن بین 3 تا 9 میلی‌متر است. البته لازم به ذکر است که این لوله از نظر سایز متنوع است.
رده 120
این محصول تا 700 کیلوگرم نیز وزن داشته و با توجه به نیاز مشتری، در سایز و ابعاد متنوعی به تولید می‌رسد. فروش لوله مانیسمان
رده 160
این لوله که در برخی از صنایع خاص مورد استفاده قرار می‌گیرد، وزن بسیار بیشتری نسبت به سایر لوله‌ها دارد.
تولید به روش نورد و اکستروژن بیلت
برش شمش به ابعاد مورد نیاز
حرارت‌دهی شمش در کوره جهت شکل‌دهی
عبور شمش از میان غلتک و ایجاد سوراخ در آن با شلیک سُنبه 12متری
افزایش طول و گرد کردن شمش با دستگاه الانگاتور
تاب‌گیری و یکدست کردن لوله
جداسازی سنبه از لوله
سرد کردن و تنظیم سر و ته لوله
کشش لوله و تنظیم در طول مورد نیاز
سرد کردن لوله و برش در طول‌های 12 و 6 متری و تست کیفیت
کونیک کردن دو سر لوله جهت جوشکاری و پولیش سطح لوله با روغن
بسته‌بندی و آماده‌سازی برای بارگیری
تولید به روش ریخته‌گری گریز از مرکز
در این روش از تولید، فلز مذاب درون قالب درحال چرخش ریخته می‌شود و به تناسب نیروی گریز از مرکز وارد شده و با هجوم مواد مذاب به دیواره دستگاه، در همان حین انجماد ایجاد می‌شود.
مقدار فلز مذابی که درون دستگاه قرار دارد و همچنین تعداد دور بر دقیقه دستگاه و نیروی وارده بر آن، تعیین‌کننده ضخامت لوله تولید شده است. این روش برای تولید لوله‌های ضخیم و با طول کوتاه استفاده می‌شود. قیمت لوله مانیسمان
مشخصات لوله‌های مانیسمان چیست؟
در حال حاضر تهیه لوله‌های مانیسمان در داخل کشور از کارخانه‌های داخلی و خارجی صورت می‌گیرد. اما همه آن‌ها مشخصات فنی یکسانی دارند که از استاندارد ساخت ASME B36.10 برای لوله‌های فولادی و استاندارد ساخت ASME B36.19 برای لوله‌های استیل بهره می‌برند. طبق این استانداردها برای هرکدام از ویژگی‌ها و مشخصات لوله‌های مانیسمان بازه‌ای تعریف شده که محصول نهایی باید از آن تبعیت کند. یکی از این ویژگی‌ها فشار کاری لوله است. فشار کاری لوله‌های مانیسمان با توجه به سایز، ضخامت و دمای کاری آن تعریف می‌شود. اما با توجه به اینکه در یک دما و سایز خاص، این فشار برای تمام لوله‌ها مقدار یکسانی است، می‌توان این مشخصه را بررسی کرد. برای لوله‌های مانیسمان با ضخامت یک تا 10 اینچ، و در دماهای مختلف میزان این فشار کاری در جداول استاندارد مربوطه آمده است.
